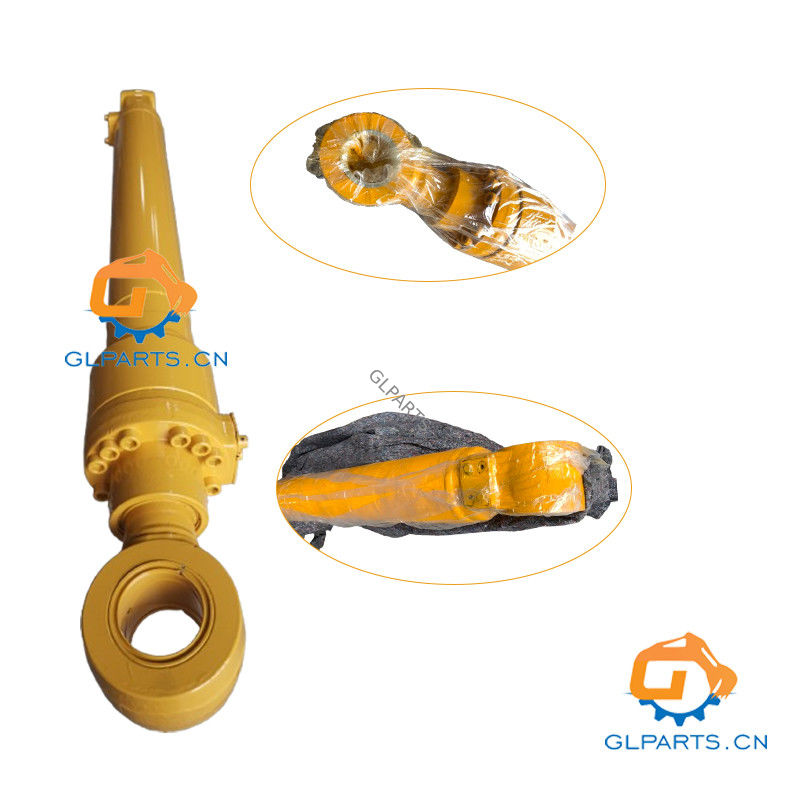

ハインダイ R290LC-7 腕シリンダー 31N8-50138 31N8-50130 掘削機 液体部品
製品説明
|
製品名 |
掘削機 水力水桶シリンダー |
|
モデル |
R290LC-9 |
|
温度範囲 |
-30〜100°C |
|
部分番号 |
31N8-50138 31N8-50130 |
| 圧力範囲 | 21 MPa から 35 MPa |
| サイズ | カスタマイズ |
|
OEM |
そうだ |
パーツのリスト
31N8-50138
| ポーズ | 第1章 | 部品名 | 意見 |
| * | 31N8-50137 | ARM シリンダー ASSY | |
| * | 31N8-50138 | ARM シリンダー ASSY | |
| * | 31N8-52137 | ARM シリンダー ASSY | セキュリティロック |
| N*-1 | 31Y1-14906 | ARM CYL SUB ASSY | パイプなし |
| N*-1 | 31Y1-14907 | ARM CYL SUB ASSY | パイプなし |
| 1 | 31Y1-14916 | トゥーブアッシー | |
| 2 | 31Y1-14965 | ロッド・アシー | |
| 2 | 31Y1-14966 | ロッド・アシー | |
| N2-1 | @ | 余分な枕 | |
| N2-2 | @ | バルブチェック | |
| N2-3 | @ | スプリングコイル | |
| N2-4 | @ | リングストップ | |
| N3 | 31Y1-14995 | 肝臓 | |
| 4 | S732-110045 | BUSHING-DD2 | |
| 5 | Y191-117000 | リングスナップ | |
| K6 | Y220-110011 | シール・ロード | |
| K7 | Y180-110020 | リングバックアップ | |
| K8 | Y240-110013 | リング・バッファ | |
| K9 | Y110-110011 | ワイパーダスト | |
| 10 | Y190〜26000 | リングスナップ | |
| K11 | S631〜140004 | Oリング | |
| K11 | 31YC-99H70 | Oリング | |
| K12 | 31YC-BP140 | リングバックアップ | |
| K12 | 31YC-CP140 | リングバックアップ | |
| 13 | 31YC-26100 | リング・クッション | |
| 14 | 31Y1-15005 | ピストン | |
| 14 | 31Y1-15006 | ピストン | |
| K15 | Y420〜150000 | シールピストン | |
| K16 | Y310〜150003 | リングウェア | |
| K17 | Y440〜150002 | リング粉 | |
| K18 | S632-085004 | Oリング | |
| K19 | S642-085003 | リングバックアップ | |
| K19 | 31YC-CG085 | リングバックアップ | |
| 20 | 31YC-64070 | ノートロック | |
| 20 | 31YC-68060 | ノートロック | |
| 22 | S114〜100164 | スクリップセット | |
| 23 | S109〜200904 | ボルトソケット | |
| 24 | 31YC-11161 | ブッシング・ピン | |
| 25 | Y000-090000 | シール粉 | |
| 26 | 31YC-2A070 | バルブチェック | |
| 27 | 31YC-99071 | スプリングコイル | |
| K27 | S631-014004 | Oリング | |
| 28 | P220-110103 | プラグ-ヘックス,ヘッド | |
| 29 | 31Y1-15015 | バンド ASSY-R | |
| 29 〜 1 | 31Y1-15050 | バンド・サブ・アッシー | |
| 29-2 | 31YC-31420 | バンド | |
| 29-3 について | S015-120452 | ボルト・ヘックス | |
| 29-4 について | S411-120002 | 洗濯機のスプリング | |
| 29から5 | 31YC-37040 | クランプパイプ | |
| 29から6 | S015-120402 | ボルト・ヘックス | |
| 29-7 について | S411-120002 | 洗濯機のスプリング | |
| 30 | 31Y1-21926 | バンド ASSY-B | |
| 30 - 1 | 31Y1-21935 | バンド・サブ・アッシー | |
| 30-2 | 31YC-32280 | バンド | |
| 30-3 | S015-120452 | ボルト・ヘックス | |
| 30から4 | S411-120002 | 洗濯機のスプリング | |
| 30から5 | S071-023430 | Uボルト | |
| 30から6 | S201-101002 | ナット・ヘックス | |
| 30から7 | S411〜100002 | 洗濯機のスプリング | |
| 31 | 31Y1-15026 | パイプ ASSY-R | |
| K33 | Y171-024004 | Oリング | |
| 34 | S107-120554 | ボルトソケット | |
| K37 | S632-145001 | Oリング | |
| K | 31Y1-15046 | シールキット | 性病,性欲 |
| K | 31Y1-15047 | シールキット | 性病,性欲 |
| K | 31Y1~18256 | シールキット | エイズ 3540 |
| K | 31Y1-18257 | シールキット | |
| N | @ | 個人的に供給されていない |
31N8-50130
| ポーズ | 第1章 | Qty | 部品名 | 意見 |
| * | 31N8-50130 | 1 | ARMシリンダー | |
| * | 31N8-52130 | 1 | ARM シリンダー ASSY | セキュリティロック |
| *-1 | 31Y1-14900 | 1 | ARM シリンダー SUB | パイプなし |
| 1 | 31Y1-14910 | 1 | トゥーブアッシー | |
| 2 | 31Y1-14960 | 1 | ロッド・アシー | |
| N20 | @ | 1 | 余分な枕 | |
| N21 | @ | 1 | バルブチェック | |
| N22 | @ | 1 | スプリングコイル | |
| N23 | @ | 1 | リングストップ | |
| N3 | 31Y1-14990 | 1 | 肝臓 | |
| 4 | S732-110045 | 1 | BUSHING-DD2 | |
| 5 | Y191-117000 | 1 | リングスナップ | |
| K6 | Y220-110011 | 1 | シール・ロード | |
| K7 | Y180-110020 | 1 | リングバックアップ | |
| K8 | Y240-110013 | 1 | リング・バッファ | |
| K9 | Y110-110011 | 1 | ワイパーダスト | |
| 10 | Y190〜26000 | 1 | リングスナップ | |
| K11 | S631〜140004 | 1 | Oリング | |
| K12 | S641-140003 | 1 | リングバックアップ | |
| 13 | 31YC-23050 | 1 | リング・クッション | |
| 14 | 31Y1-15000 | 1 | ピストン | |
| K15 | S632-095004 | 1 | Oリング | |
| K16 | S642-095003 | 2 | リングバックアップ | |
| K17 | Y420〜150000 | 1 | シールピストン | |
| K18 | Y310〜150003 | 2 | リングウェア | |
| K19 | Y440〜150002 | 2 | リング粉 | |
| 24 | 31YC-66080 | 1 | 洗濯機のロック | |
| 24 | 31YC-66081 | 1 | 洗濯機のロック | |
| 25 | 31YC-61142 | 1 | ノートロック | |
| 25 | 31YC-61143 | 1 | ノートロック | |
| 26 | S109〜200904 | 12 | ボルトソケット | |
| 33 | 31YC-11161 | 2 | ブッシング・ピン | |
| 34 | Y000-090000 | 4 | シール粉 | |
| 27 | 31Y1-15010 | 2 | バンド・アシー | |
| 27 | 31Y1-15010 | 1 | バンド・アシー | |
| 27 - 1 | 31Y1-15050 | 1 | バンド・サブ・アッシー | |
| 27-2 | 31YC-31420 | 1 | バンド | |
| 27-3 | S015-120452 | 2 | ボルト・ヘックス | |
| 27から4 | S411-120002 | 2 | 洗濯機のスプリング | |
| 27 - 5 | 31YC-37040 | 1 | クランプパイプ | |
| 27から6 | S015-120402 | 2 | ボルト・ヘックス | |
| 27-7 について | S411-120002 | 2 | 洗濯機のスプリング | |
| 28 | 31Y1-15020 | 1 | パイプ ASSY-R | |
| 29 | 31Y1-15030 | 1 | パイプ ASSY-B | |
| K30 | Y171-024004 | 2 | Oリング | |
| 31 | S107-120554 | 4 | ボルトソケット | |
| 32 | S107-100554 | 4 | ボルトソケット | |
| 35 | 31Y1-21920 | 1 | バンド ASSY-B | |
| 35 - 1 | 31Y1-21930 | 1 | バンド・サブ・アッシー | |
| 35-2 | 31YC-32240 | 1 | バンド | |
| 35-3 | S015-120452 | 1 | ボルト・ヘックス | |
| 35-4 | S411-120002 | 1 | 洗濯機のスプリング | |
| 35から5 | S071-023430 | 2 | Uボルト | |
| 35から6 | S201-101002 | 4 | ナット・ヘックス | |
| 35-7 について | S411〜100002 | 4 | 洗濯機のスプリング | |
| K | 31Y1-15040 | 1 | シールキット | 性病,性欲 |
| K | 31Y1-18250 | 1 | シールキット | エイズ 3540 |
| N | @ | 1 | @ |
*注:異なるモデルに適しています. 特定の部品番号については,当社に連絡してください.部品番号情報は更新中です.
